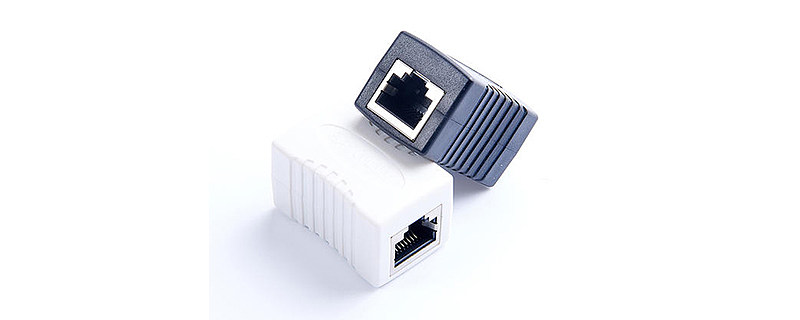

rj45接口線序是網卡和集線器上的接口外觀為8芯母插座（RJ45）：
rg45接口PC端網線為8芯公插頭：
事實上，在100兆字節的網絡中，實際上只有四條線路用于傳輸數據，另外四條線路是備份線路。傳輸信號為數字信號，雙鉸線最大傳輸距離為100米。
10100basetx rj45接口引腳定義
2txtranceivedata-（信令-）
4N/cnotconnected（空引腳）
5N/cnotconnected（空引腳）
6rx接收數據-（接收信號-）
7n/cnotconnected（空引腳）
8N/cnotconnected（空引腳）
通常，我們使用的網絡電纜屬于直接連接類型，即一對一通信。例如，一端是568B標準行序列
1.白橙色
2.橙色
3.白綠色
4.藍色
5.白藍色
6.綠色
7.白棕色
8.棕色的
另一端也是568B標準行序列。通過這種方式，我們使用水晶頭進行連接。網線用于連接集線器、路由器等。如果我們希望兩臺計算機通過網線相互連接，我們需要一條反向線（交叉線）
也就是說，在一端使用上述568B線路，標準保持不變
在此基礎上，另一端在八條線路中互換1號線和3號線以及2號線和6號線的位置。此時，網絡電纜的線路順序變為
1.白綠色
2.綠色
3.白橙色
4.藍色
5.白藍色
6.橙色
7.白棕色
8.棕色的
這是568a標準的100m網絡電纜，我們通常稱之為反向線或交叉線
在排列和夾緊一端568B和一端568a的標準線路序列后，完成適合兩臺計算機直接連接的網線。
rj45總結：
[b]568a標準[/b]：白綠色、綠色、白橙色、藍色、白藍色、橙色、白棕色、棕色
[b]568B標準[/b]：白橙色、橙色、白綠色、藍色、白藍色、綠色、白棕色、棕色
雙機互聯為交叉線：一端采用568a標準，另一端采用568B標準；
制作水晶頭時，將水晶頭彈片朝外，進線口朝下，從左到右，按上述接線順序，將線完全插入（以水晶頭頂部雙絞線銅芯為標準），然后用網線鉗夾緊！
rj45相關介紹：
RJ-45插頭是一種塑料連接器，只能按固定方向插入，自動防止脫落。它通常被稱為水晶頭，專業術語是RJ-45連接器（RJ-45是一種網絡接口規范，類似于RJ-11接口，這是我們通常用于連接電話線的電話接口）。它被稱為水晶頭，這是因為它的水晶外觀。RJ-45插頭必須安裝在雙膠電纜的兩端，以插入網卡（NIC）、集線器或交換機的RJ-45接口進行網絡通信
局域網是通過網絡將各個微機或終端連接起來，遵循一定的協議，交換信息，實現資源共享。常見的網絡電纜包括雙絞線、同軸電纜、光纖等，雙絞線根據是否有金屬網套屏蔽層分為屏蔽雙絞線（STP）和非屏蔽雙絞線（UTP）。在性價比和可維護性方面，大多數局域網使用非屏蔽雙絞線（UTP）作為布線的傳輸介質來形成網絡。
UTP網絡電纜由一定長度的雙絞線和RJ45水晶頭組成
雙絞線由8根不同顏色的電線組成，分為4對并絞合在一起。雙絞線的作用是盡量減少電磁輻射和外部電磁干擾的影響。在EIA/tia-568標準中，雙絞線分為：
三級、四級和五級線路。網絡中最常用的線路為III類線路和V類線路。目前有六種以上的線路類型。
對于已完成的網線，RJ45水晶頭應連接到網卡或集線器等網絡設備的RJ45插座上。相應地，RJ45插頭底座也分為三種或五種電氣特性類型。RJ45水晶頭由金屬片和塑料片組成。制作網線所需的RJ45水晶接頭前端有8個凹面喇叭口，稱為“Se”（位置）。
槽中有8個金屬觸點，稱為“8C”（觸點），因此該行業有另一個名稱“8p8c”。應特別注意RJ45水晶頭引腳編號。當金屬板面對我們時，銷號從左到右為1~8。號碼對于網絡連接通常很重要，不能弄錯。
EIA/TIA的接線標準規定了兩對雙絞線的接線順序568a和568B。
568a標準：
綠白-1、綠白-2、橙白-3、藍白-4、藍白-5、橙白-6、棕白-7、棕白-8
568B標準：
橙白-1、橙白-2、綠白-3、藍白-4、藍白-5、綠白-6、棕白-7、棕白-8
（橙白是指淺橙色，或白線上有橙色點或條紋的電纜，綠白、棕白、藍白也是如此）。
雙絞線的順序應與RJ45頭的引腳序列號相對應。
為了保持最佳兼容性，EIA/tia568b標準被廣泛用于制作網絡電纜。注：整個網絡布線只能使用一種網絡電纜標準。如果標準不統一，幾個人在一起工作時會感到困惑；更嚴重的是，一旦施工過程中出現電纜錯誤，就很難在成捆的電纜中發現并消除這些錯誤。作者強烈建議統一采用568B標準。
實際上，10M以太網的網線只使用編號為1、2、3和6的芯線傳輸數據，即1和2用于傳輸，3和6用于接收。根據顏色，橙白色和橙色用于傳輸；綠色、白色和綠色用于接收；4.5、7和8是雙向線路。
100m和1000m網卡需要使用四對導線，即八芯導線，所有這些導線都用于傳輸數據。因為10m網卡可以使用100m模式的網線；此外，雙絞線電纜配有四對電線，因此在日常生活中不再區分。10m網卡一般按100m方式制作網線。
另外，根據網線兩端連接的網絡設備不同，網線分為直線（平行線）和交叉線。直線（平行線）是根據前面介紹的568a標準或568B標準制作的網絡電纜。交叉線的線路順序已在直線的基礎上更改：1和3在電纜的一端切換，2和6切換。也就是說，交叉線的一端保持不變（直線序列），1和3以及2和6在另一端反轉。
交叉線兩端的線路順序如下：
一端（不變）和另一端（兩個相反）
橙白13綠白
橙色26綠色
綠白31橙白
藍色44藍色
藍白55藍白
綠橙
棕白77棕白
棕色88棕色
直通線用于連接：
1.主機和交換機/集線器；
2.路由器和交換機/集線器
交叉線用于連接：
1.開關和開關；
2.主機和主機；
3.樞紐和樞紐；
4.集線器和交換機；
5.主機和路由器之間的直接連接
在實踐中，一般可以理解為：
1.同類型設備之間采用交叉線連接，不同類型設備之間采用貫通線連接；
2.路由器和PC屬于DTE型設備，交換機和集線器屬于DCE型設備；
3.RJ45網絡連接器通常有兩種標準做法：568a和568B。根據相同的標準，即通過線和不同的標準，即交叉線。
無論接線方式如何，最終完成后使用RJ-45測線儀測試時，8個指示燈應依次閃爍。
RJ45接口是千兆位的嗎
不一定。RJ接口分為前兆接口和100m接口。這兩個接口沒有區別，但主要是通過芯片來區分的。如果你想測量帶寬，你需要準備一個超過100米的寬帶，然后用測速工具檢測它。
擴展內容：如果使用千兆以太網，對RJ45接口沒有額外要求，布線與100m沒有區別。仍然可以按照568a或568B進行，但RJ45的所有8個引腳（4個收發器對）都已用完（100m僅2對）。此外，交換機或計算機還必須支持千兆端口。
