RJ45接口通常用于數據傳輸，最常見的應用是網卡接口。RJ45是各種接頭的一種類型；RJ45機頭根據線路有兩種不同的分揀方式，一種是橙白、橙白、綠白、藍白、藍白、綠、棕白、棕白；另一種是綠白、綠、橙白、藍、藍白、橙、棕白和棕色；因此，使用RJ45連接器的導線也有兩種，即穿線和交叉線。

網卡接口是RJ45接口上最常用的應用程序。RJ45有兩種：白橙色、橙色、白綠色、藍色、白藍色、綠色、白棕色、棕色、白綠色、綠色、白橙色、藍色、白藍色、橙色、白棕色和棕色。10/100基本TXRJ45接口支持10MB和100MB自適應網絡連接速度，是典型的以太網接口。典型的RJ45接口有兩種類型：用于以太網卡、路由器以太網接口等的DTE類型和用于交換機等的DCE類型。

DTE通常被稱為“數據終端設備”，DCE通常被稱為“數據通信設備”。即DTE設備為“有源通信設備”，DCE設備為“手動通信設備”。這兩種類型的設備需要交叉連接才能使用RJ45接口進行通信。

縮寫RJ的全稱是registeredjack，意思是registeredjack。其源代碼是貝爾系統通用服務分類代碼（USOC）中的代碼。一般服務訂單代碼是貝爾系統開發的一種注冊插孔和電纜連接方法。該系統具有連接用戶設備和公共網絡的功能。

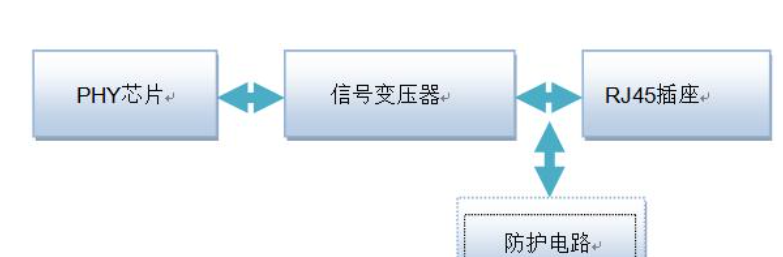

RJ45模塊用于實現PHY之間的互連，包括PHY芯片通過信號轉換器與RJ45接口相連，如圖1所示。

RJ45連接器由插頭和插座組成。RJ45插頭也稱為水晶頭，如圖3-10所示。由這兩個元件組成的連接器連接在導線之間，以實現導線的電氣連續性。RJ45連接器是連接器中最重要的插座。RJ45插座分為屏蔽型和非屏蔽型。

RJ是注冊插孔的縮寫，意思是“注冊插座”。FCC（聯邦通信委員會標準和條例）中的定義是，RJ是描述公共電信網絡的接口，常用RJ-11和RJ-45，計算機網絡的RJ-45是標準8位模塊化接口的通用名稱。

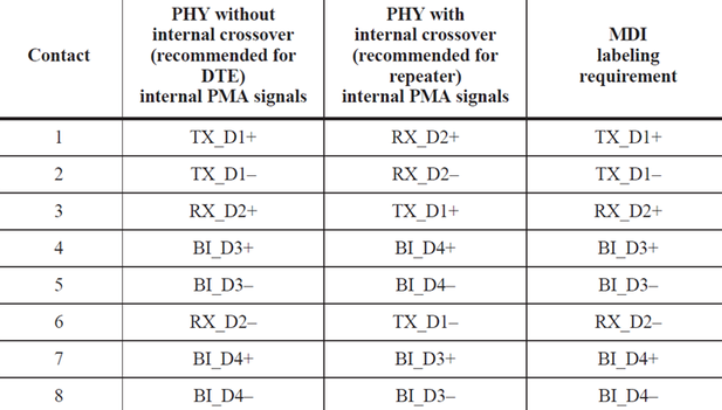

一般RJ-45連接器為8p8c，8p為8個插槽，8C為8個鍍金觸點。如果是100basetx，則只需使用四個觸點1、2、3和6，即具有小扭曲距離和小串擾的綠-白-綠和橙-白-橙線對；如果是1000BASE-T，則需要全部8個觸點，1-2發送，3-6接收，4-5和7-8雙向通信。

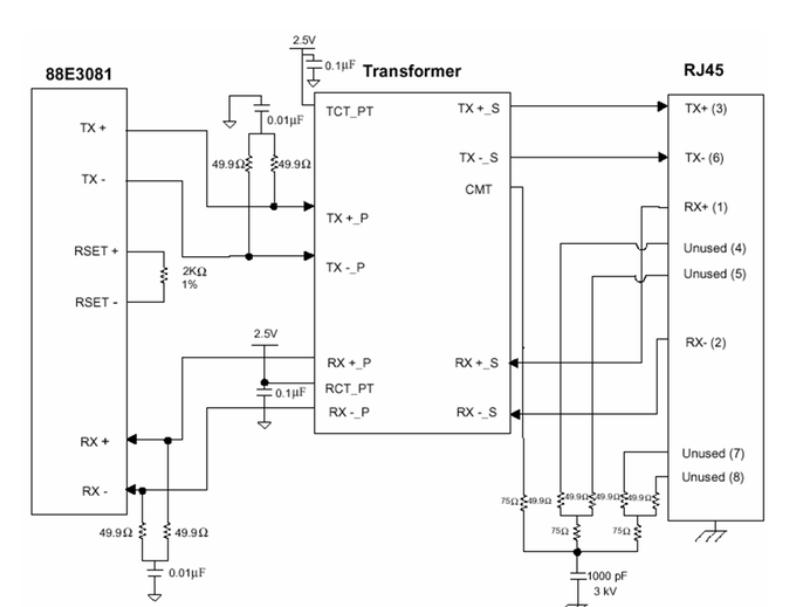

室內產品的網絡接口對防雷要求不高。請參考以下電路圖。其中，88e3081為PHY芯片，通過變壓器（信號變壓器）與RJ45插座相連。由于是100m網絡，將未使用的線路連接到地面，電容為1000pf。由于信號變壓器具有一定的隔離功能，基本能滿足室內防雷要求，本設計不增加其他防雷裝置。但是，請注意PCB布線的間距。
