rs485一般采用雙絞線電纜。
智能儀表隨著80年代初單片機技術的成熟而發展起來，世界儀表市場基本被智能儀表所壟斷，這歸結于企業信息化的需要，而企業在儀表選型時其中的一個必要條件就是要具有聯網通信接口。最初是數據模擬信號輸出簡單過程量，后來儀表接口是RS232接口，這種接口可以實現點對點的通信方式，但這種方式不能實現聯網功能，隨后出現的RS485解決了這個問題。
擴展資料：
網絡拓撲一般采用終端匹配的總線型結構。在構建網絡時，應注意如下幾點：
（1）采用一條雙絞線電纜作總線，將各個節點串接起來，從總線到每個節點的引出線長度應盡量短，以便使引出線中的反射信號對總線信號的影響最低。有些網絡連接盡管不正確，在短距離、低速率仍可能正常工作，但隨著通信距離的延長或通信速率的提高，其不良影響會越來越嚴重，主要原因是信號在各支路末端反射后與原信號疊加，會造成信號質量下降。
（2）應注意總線特性阻抗的連續性，在阻抗不連續點就會發生信號的反射。下列幾種情況易產生這種不連續性：總線的不同區段采用了不同電纜，或某一段總線上有過多收發器緊靠在一起安裝，再者是過長的分支線引出到總線。總之，應該提供一條單一、連續的信號通道作為總線。
PLC中一般存在多個485接口，但是485的接口是“半雙工”的，即同一時間存在只能由主發送給從接收，或者從發送給主接收。
在讀取多個通訊設備上的數據時，應注意485在物理層就是不支持多個設備數據同時上傳的，軟件上面雖然可以通過地址區分開數據，但是硬件上，會對芯片產生灌電流從而燒毀設備，建議使用485轉成POWERSBUS。總線上通過POWERBUS總線透傳，再轉回485，避免由于多點同時通訊造成的問題。

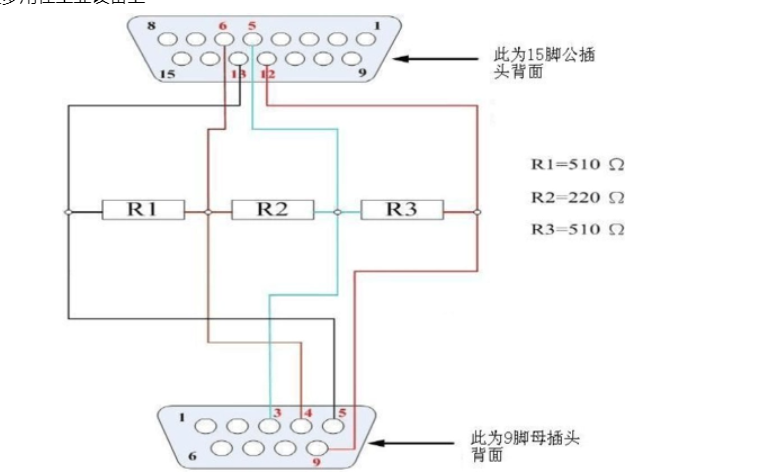

上圖為四線制通訊的共地問題，而二線制通訊則沒有此問題。如圖
智能儀表是隨著80年代初單片機技術的成熟而發展起來的，現在世界儀表市場基本被智能儀表所壟斷。究其原因就是企業信息化的需要，企業在儀表選型時其中的一個必要條件就是要具有聯網通信接口。最初是數據模擬信號輸出簡單過程量，后來儀表接口是RS232接口，這種接口可以實現點對點的通信方式，但這種方式不能實現聯網功能。隨后出現的RS485解決了這個問題。
1. RS-485的電氣特性：邏輯“1”以兩線間的電壓差為+(0.2~6)V表示；邏輯“0”以兩線間的電壓差為-(0.2~6)V表示。接口信號電平比RS-232-C降低了，就不易損壞接口電路的芯片， 且該電平與TTL電平兼容，可方便與TTL 電路連接。
2. RS-485的數據最高傳輸速率為10Mbps 。
3. RS-485接口是采用平衡驅動器和差分接收器的組合，抗共模干擾能力增強，即抗噪聲干擾性好。
4. RS-485最大的通信距離約為1219m，最大傳輸速率為10Mb/S，傳輸速率與傳輸距離成反比，在100Kb/S的傳輸速率下，才可以達到最大的通信距離，如果需傳輸更長的距離，需要加485中繼器。RS-485總線一般最大支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，最大的可以支持到400個節點。

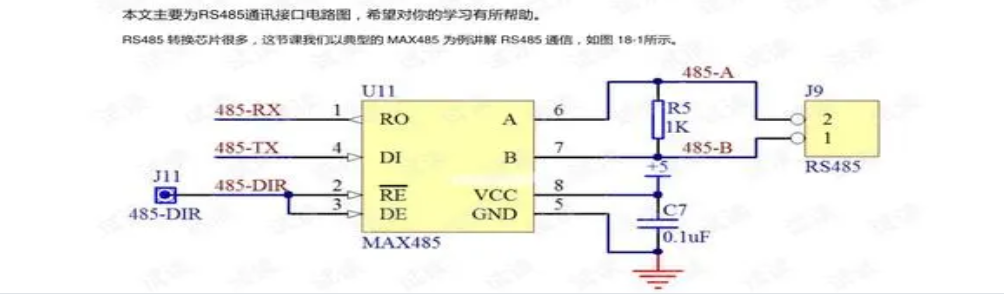

RS485接口
RS485接口組成的半雙工網絡，一般是兩線制（以前有四線制接法，只能實現點對點的通信方式，現很少采用），多采用屏蔽雙絞線傳輸。這種接線方式為總線式拓樸結構在同一總線上最多可以掛接32個結點。在RS485通信網絡中一般采用的是主從通信方式，即一個主機帶多個從機。很多情況下，連接RS-485通信鏈路時只是簡單地用一對雙絞線將各個接口的“A”、“B”端連接起來。RS485接口連接器采用DB-9的9芯插頭座，與智能終端RS485接口采用DB-9（孔），與鍵盤連接的鍵盤接口RS485采用DB-9（針）。
另有一個問題是信號地，上述連接方法在許多場合是能正常工作的，但卻埋下了很大的隱患，這有二個原因：(1)共模干擾問題： RS-485接口采用差分方式傳輸信號方式，并不需要相對于某個參照點來檢測信號，系統只需檢測兩線之間的電位差就可以了。但人們往往忽視了收發器有一定的共模電壓范圍，RS-485收發器共模電壓范圍為-7～+12V，只有滿足上述條件，整個網絡才能正常工作。當網絡線路中 共模電壓超出此范圍時就會影響通信的穩定可靠，甚至損壞接口。(2)EMI問題：發送驅動器輸出信號中的共模部分需要一個返回通路，如沒有一個低阻的返回通道（信號地），就會以輻射的形式返回源端，整個總線就會像一個巨大的天線向外輻射電磁波。 由于PC機默認的只帶有RS232接口，有兩種方法可以得到PC上位機的RS485電路：（1）通過RS232/RS485轉換電路將PC機串口RS232信號轉換成RS485信號，對于情況比較復雜的工業環境最好是選用防浪涌帶隔離珊的產品。（2）通過PCI多串口卡，可以直接選用輸出信號為RS485類型的擴展卡。
RS485電纜
在低速、短距離、無干擾的場合可以采用普通的雙絞線，反之，在高速、長線傳輸時，則必須采用阻抗匹配（一般為120Ω）的RS485專用電纜（STP-120Ω（for RS485 & CAN） one pair 18 AWG），而在干擾惡劣的環境下還應采用鎧裝型雙絞屏蔽電纜（ASTP-120Ω（for RS485 & CAN） one pair 18 AWG）。在使用RS485接口時，對于特定的傳輸線路，從RS485接口到負載其數據信號傳輸所允許的最大電纜長度與信號傳輸的波特率成反比，這個長度數據主要是受信號失真及噪聲等影響所影響。理論上，通信速率在100Kbps及以下時，RS485的最長傳輸距離可達1200米，但在實際應用中傳輸的距離也因芯片及電纜的傳輸特性而所差異。在傳輸過程中可以采用增加中繼的方法對信號進行放大，最多可以加八個中繼，也就是說理論上RS485的最大傳輸距離可以達到9.6公里。如果真需要長距離傳輸，可以采用光纖為傳播介質，收發兩端各加一個光電轉換器，多模光纖的傳輸距離是5~10公里，而采用單模光纖可達50公里的傳播距離。
RS485布網
網絡拓撲一般采用終端匹配的總線型結構，不支持環形或星形網絡。在構建網絡時，應注意如下幾點：
（1）采用一條雙絞線電纜作總線，將各個節點串接起來，從總線到每個節點的引出線長度應盡量短，以便使引出線中的反射信號對總線信號的影響最低。有些網絡連接盡管不正確，在短距離、低速率仍可能正常工作，但隨著通信距離的延長或通信速率的提高，其不良影響會越來越嚴重，主要原因是信號在各支路末端反射后與原信號疊加，會造成信號質量下降。
（2）應注意總線特性阻抗的連續性，在阻抗不連續點就會發生信號的反射。下列幾種情況易產生這種不連續性：總線的不同區段采用了不同電纜，或某一段總線上有過多收發器緊靠在一起安裝，再者是過長的分支線引出到總線。 在RS485組網過程中另一個需要注意的問題是終端負載電阻問題，在設備少距離短的情況下不加終端負載電阻整個網絡能很好的工作，但隨著距離的增加性能將降低。理論上，在每個接收數據信號的中點進行采樣時，只要反射信號在開始采樣時衰減到足夠低就可以不考慮匹配。但這在實際上難以掌握，美國MAXIM公司有篇文章提到一條經驗性的原則可以用來判斷在什么樣的數據速率和電纜長度時需要進行匹配：當信號的轉換時間（上升或下降時間）超過電信號沿總線單向傳輸所需時間的3倍以上時就可以不加匹配。 一般終端匹配采用終端電阻方法， RS-485應在總線電纜的開始和末端都并接終端電阻。終端電阻在RS-485網絡中取120Ω。相當于電纜特性阻抗的電阻，因為大多數雙絞線電纜特性阻抗大約在100～120Ω。
這種匹配方法簡單有效，但有一個缺點，匹配電阻要消耗較大功率，對于功耗限制比較嚴格的系統不太適合。另外一種比較省電的匹配方式是RC匹配。利用一只電容C隔斷直流成分可以節省大部分功率。但電容C的取值是個難點，需要在功耗和匹配質量間進行折衷。 還有一種采用二極管的匹配方法，這種方案雖未實現真正的“匹配”，但它利用二極管的鉗位作用能迅速削弱反射信號，達到改善信號質量的目的，節能效果顯著。 最近兩年一些公司基于部分企業信息化的實施已完成，工廠中已經鋪設了延伸到車間每個辦公室、控制室的局域網的現狀，推出了串口服務器來取代多串口卡，這主要是利用企業已有的局域網資源減少線路投資，節約成本，相當于通過tcp/ip把多串口卡放在了現場。
傳輸電纜的長度
在使用RS485接口時，對于特定的傳輸線經，從發生器到負載其數據信號傳輸所允許的最大電纜長度是數據信號速率的函數，這個 長度數據主要是受信號失真及噪聲等影響所限制。下圖所示的最大電纜長度與信號速率的關系曲線是使用24AWG銅芯雙絞電話電纜（線 徑為0.51mm），線間旁路電容為52.5PF/M，終端負載電阻為100歐 時所得出。（曲線引自GB11014-89附錄A）。由圖中可知，當數據信 號速率降低到90Kbit/S以下時，假定最大允許的信號損失為6dBV時， 則電纜長度被限制在1200M。實際上，圖中的曲線是很保守的，在實 用時是完全可以取得比它大的電纜長度。 當使用不同線徑的電纜。則取得的最大電纜長度是不相同的。例 如：當數據信號速率為600Kbit/S時，采用24AWG電纜，由圖可知最 大電纜長度是200m，若采用19AWG電纜（線徑為0。91mm）則電纜長 度將可以大于200m； 若采用28AWG 電纜（線徑為0。32mm）則電纜 長度只能小于200m。
RS485總線在要求通信距離為幾十米到上千米時，廣泛采用RS-485 串行總線標準。RS-485采用平衡發送和差分接收，因此具有抑制共模干擾的能力。加上總線收發器具有高靈敏度，能檢測低至200mV的電壓，故傳輸信號能在千米以外得到恢復。 市場上一般RS-485采用半雙工工作方式，任何時候只能有一點處于發送狀態，因此，發送電路須由使能信號加以控制。RS-485用于多點互連時非常方便，可以省掉許多信號線。應用RS-485 可以聯網構成分布式系統，其允許最多并聯32臺驅動器和32臺接收器。
PC與智能設備通訊多借助RS232、RS485、以太網等方式，主要取決于設備的接口規范。但RS232、RS485只能代表通訊的物理介質層和鏈路層，如果要實現數據的雙向訪問，就必須自己編寫通訊應用程序，但這種程序多數都不能符合ISO/OSI的規范，只能實現較單一的功能，適用于單一設備類型，程序不具備通用性。在RS232或RS485設備聯成的設備網中，如果設備數量超過2臺，就必須使用RS485做通訊介質，RS485網的設備間要想互通信息只有通過“主（Master）”設備中轉才能實現，這個主設備通常是PC，而這種設備網中只允許存在一個主設備，其余全部是從（Slave）設備。而現場總線技術是以ISO/OSI模型為基礎的，具有完整的軟件支持系統，能夠解決總線控制、沖突檢測、鏈路維護等問題 。
RS232,RS422,RS485是電氣標準，主要區別就是邏輯如何表示。
RS232使用12V,0,-12V電壓來表示邏輯，（-12V表示邏輯1，12V表示邏輯0），全雙工，最少3條通信線（RX,TX,GND），因為使用絕對電壓表示邏輯，由于干擾，導線電阻等原因，通訊距離不遠，低速時幾十米也是可以的。
RS422，在RS232后推出，使用TTL差動電平表示邏輯，就是兩根的電壓差表示邏輯，RS422定義為全雙工的，所以最少要4根通信線（一般額外地多一根地線），一個驅動器可以驅動最多10個接收器（即接收器為1/10單位負載），通訊距離與通訊速率有關系，一般距離短時可以使用高速率進行通信，速率低時可以進行較遠距離通信，一般可達數百上千米。
RS485，在RS422后推出，絕大部分繼承了422，主要的差別是RS485可以是半雙工的，而且一個驅動器的驅動能力至少可以驅動32個接收器（即接收器為1/32單位負載），當使用阻抗更高的接收器時可以驅動更多的接收器。所以現在大多數全雙工485驅動/接收器對都是標：RS422/485的，因為全雙工RS485的驅動/接收器對一定可以用在RS422網絡。
答案來源地址： ?ThreadID=190369電腦上的接口
類似RS232串口
在普通電腦上已經很少見了 大多用在工業設備上
典型的串行通訊標準是RS232和RS485.它們定義了電壓,阻抗等.但不對軟件協議給予定義
區別于RS232, RS485的特性包括：
1. RS-485的電氣特性：邏輯“1”以兩線間的電壓差為+（2—6） V表示；邏輯“0”以兩線間的電壓差為-（2—6）V表示。接口信號電平比RS
-232-C降低了，就不易損壞接口電路的芯片，且該電平與TTL電平兼容，可方便與TTL 電路連接。
2. RS-485的數據最高傳輸速率為10Mbps
3. RS-485接口是采用平衡驅動器和差分接收器的組合，抗共模干能力增強，即抗噪聲干擾性好。
4. RS-485接口的最大傳輸距離標準值為4000英尺，實際上可達 3000米，另外RS-232-C接口在總線上只允許連接1個收發器，即單站能力。而
RS-485接口在總線上是允許連接多達128個收發器。即具有多站能力,這樣用戶可以利用單一的RS-485接口方便地建立起設備網絡。
因RS-485接口具有良好的抗噪聲干擾性，長的傳輸距離和多站能力等上述優點就使其成為首選的串行接口。因為RS485接口組成的半雙工網絡
，一般只需二根連線，所以RS485接口均采用屏蔽雙絞線傳輸。 RS485接口連接器采用DB-9的9芯插頭座，與智能終端RS485接口采用DB-9（孔）
，與鍵盤連接的鍵盤接口RS485采用DB-9（針）。
RS485編程
串口協議只是定義了傳輸的電壓，阻抗等，編程方式和普通的串口編程一樣！！！rs485
由于RS-232-C接口標準出現較早，難免有不足之處，主要有以下四點：
（1） 接口的信號電平值較高，易損壞接口電路的芯片，又因為與TTL 電平不兼容故需使用電平轉換電路方能與TTL電路連接。
（2） 傳輸速率較低，在異步傳輸時，波特率為20Kbps。
（3） 接口使用一根信號線和一根信號返回線而構成共地的傳輸形式， 這種共地傳輸容易產生共模干擾，所以抗噪聲干擾性弱。
（4） 傳輸距離有限，最大傳輸距離標準值為50英尺，實際上也只能 用在50米左右。
針對RS-232-C的不足，于是就不斷出現了一些新的接口標準，RS-485就是其中之一，它具有以下特點：
1. RS-485的電氣特性：邏輯“1”以兩線間的電壓差為+（2—6） V表示；邏輯“0”以兩線間的電壓差為-（2—6）V表示。接口信號電平比RS-232-C降低了，就不易損壞接口電路的芯片， 且該電平與TTL電平兼容，可方便與TTL 電路連接。
2. RS-485的數據最高傳輸速率為10Mbps
3. RS-485接口是采用平衡驅動器和差分接收器的組合，抗共模干能力增強，即抗噪聲干擾性好。
4. RS-485接口的最大傳輸距離標準值為4000英尺，實際上可達 3000米，另外RS-232-C接口在總線上只允許連接1個收發器， 即單站能力。而RS-485接口在總線上是允許連接多達128個收發器。即具有多站能力,這樣用戶可以利用單一的RS-485接口方便地建立起設備網絡。
因RS-485接口具有良好的抗噪聲干擾性，長的傳輸距離和多站能力等上述優點就使其成為首選的串行接口。 因為RS485接口組成的半雙工網絡，一般只需二根連線，所以RS485接口均采用屏蔽雙絞線傳輸。 RS485接口連接器采用DB-9的9芯插頭座，與智能終端RS485接口采用DB-9（孔），與鍵盤連接的鍵盤接口RS485采用DB-9（針）。
3. 采用RS485接口時，傳輸電纜的長度如何考慮？
在使用RS485接口時，對于特定的傳輸線經，從發生器到負載其數據信號傳輸所允許的最大電纜長度是數據信號速率的函數，這個 長度數據主要是受信號失真及噪聲等影響所限制。下圖所示的最大電纜長度與信號速率的關系曲線是使用24AWG銅芯雙絞電話電纜（線 徑為0.51mm），線間旁路電容為52.5PF/M，終端負載電阻為100歐 時所得出。（曲線引自GB11014-89附錄A）。由圖中可知，當數據信 號速率降低到90Kbit/S以下時，假定最大允許的信號損失為6dBV時， 則電纜長度被限制在1200M。實際上，圖中的曲線是很保守的，在實 用時是完全可以取得比它大的電纜長度。 當使用不同線徑的電纜。則取得的最大電纜長度是不相同的。例 如：當數據信號速率為600Kbit/S時，采用24AWG電纜，由圖可知最 大電纜長度是200m，若采用19AWG電纜（線徑為0。91mm）則電纜長 度將可以大于200m； 若采用28AWG 電纜（線徑為0。32mm）則電纜 長度只能小于200m。
RS-485總線,在要求通信距離為幾十米到上千米時，廣泛采用RS-485 串行總線標準。RS-485采用平衡發送和差分接收，因此具有抑制共模干擾的能力。加上總線收發器具有高靈敏度，能檢測低至200mV的電壓，故傳輸信號能在千米以外得到恢復。 RS-485采用半雙工工作方式，任何時候只能有一點處于發送狀態，因此，發送電路須由使能信號加以控制。RS-485用于多點互連時非常方便，可以省掉許多信號線。應用RS-485 可以聯網構成分布式系統，其允許最多并聯32臺驅動器和32臺接收器。
以往，PC與智能設備通訊多借助RS232、RS485、以太網等方式，主要取決于設備的接口規范。但RS232、RS485只能代表通訊的物理介質層和鏈路層，如果要實現數據的雙向訪問，就必須自己編寫通訊應用程序，但這種程序多數都不能符合ISO/OSI的規范，只能實現較單一的功能，適用于單一設備類型，程序不具備通用性。在RS232或RS485設備聯成的設備網中，如果設備數量超過2臺，就必須使用RS485做通訊介質，RS485網的設備間要想互通信息只有通過“主（Master）”設備中轉才能實現，這個主設備通常是PC，而這種設備網中只允許存在一個主設備，其余全部是從（Slave）設備。而現場總線技術是以ISO/OSI模型為基礎的，具有完整的軟件支持系統，能夠解決總線控制、沖突檢測、鏈路維護等問題是一種通信方式選擇的協議
是半雙工通信
具體的來說 就是通信的雙方
都可以接收、發送數據
但是在同一時刻只能發送或接收數據RS485即智能儀表，智能儀表是隨著80年代初單片機技術的成熟而發展起來的，現在世界儀表市場基本被智能儀表所壟斷。究其原因就是企業信息化的需要，企業在儀表選型時其中的一個必要條件就是要具有聯網通信接口。最初是數據模擬信號輸出簡單過程量，后來儀表接口是RS232接口，這種接口可以實現點對點的通信方式，但這種方式不能實現聯網功能。隨后出現的RS485解決了這個問題。
RS-485最大的通信距離約為1219m，最大傳輸速率為10Mbps，傳輸速率與傳輸距離成反比，在100KbpS的傳輸速率下，才可以達到最大的通信距離，如果需傳輸更長的距離，需要加485中繼器。RS-485總線一般最大支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，最大的可以支持到400個節點。
