配電站所終端DTU概述

主要實現配網在線和離線遠方監控和與配電自動管理，以達到配網安全，可靠，經濟，優質，高效運行之目的。 適用于35KV用以下的開閉站、變電站、變電所、配電室、配電房的1～16回線路測控，與配電網自動化主站和子站系統配合，實現多條線路的電量的采集和控制，檢測故障、故障區域定位、隔離及非故障區域恢復供電，提高供電可靠性。可采集并上傳多回路線路電壓、線路電流、零序電流、設備狀態等運行及故障信息，具備多種方式的通信接口和多種標準通信規約。具有交流采樣、直流遙測、遙控、遙信、錄波、時鐘同步、事件順序記錄、多串口通信、多種通信規約、分布式網絡通信、當地或遠方在線裝載、設置參數、遠程診斷維護等多種功能。

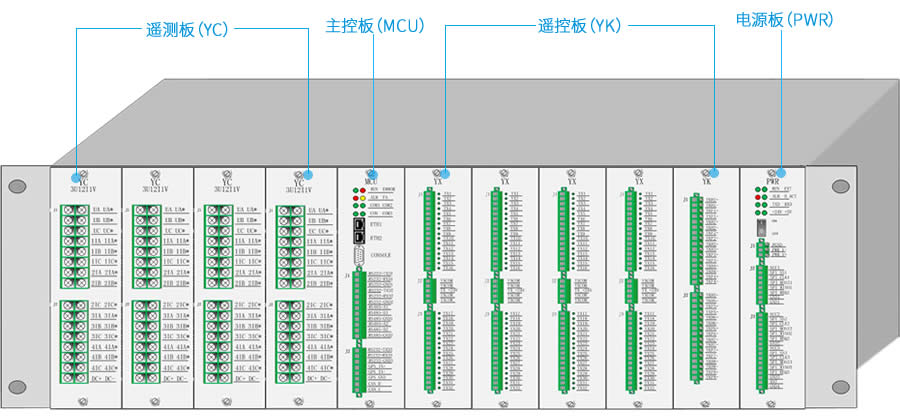

DTU主控單元組成

主控單元主要由遙測板（YC）、MCU 板、遙信板（YX）、遙控板（YK）、電源板 （PWR）組成。其結構如下圖所示：

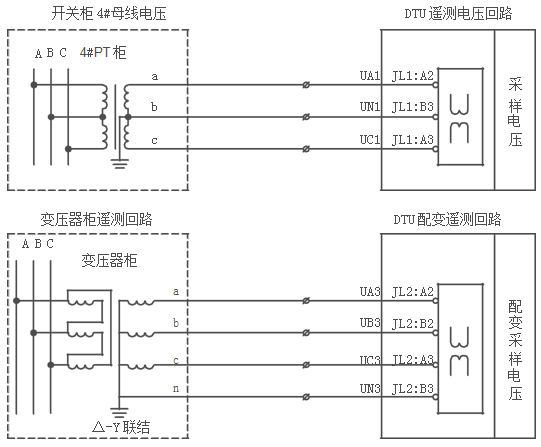

遙測（YC）功能及接線

可進行交流的采集、轉換、處理模擬量并可同時向主站傳送，實現電流、電壓量的測量，并監視饋線的供電狀況，按線路分，每條線路采集、轉化并處理的模擬量包括以下幾點：
√三相電壓 Ua、Ub、Uc 或則兩線路電壓；
√三相測量電路 Ia、Ib、Ic 或則保護電流；
√各相有功功率與無功功率以及總功率；
√零序電壓3U0與零序電流3I0；
√頻率；
√總功率因數與分相功率因數。

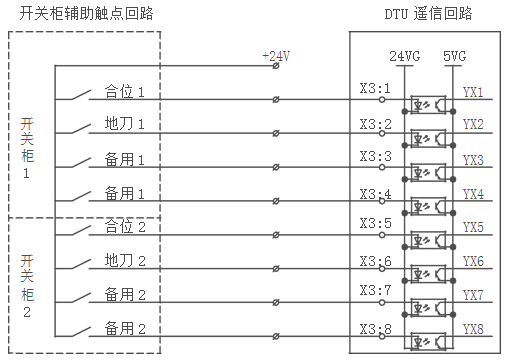

遙信（YX）功能及接線

1、輸入電路可以監視 96 路干接點輸入的數字量(或者 128路)，裝置內部的 DC/DC 轉換器輸出隔離的 24VDC 為干接點提供輸入回路驅動電源。
2、允許使用外部隔離電源代替內部 24VDC 作為接點輸入電源。數字輸入的隔離濕電壓采用"或"設計，可以使用電壓高達 48VDC 的外部隔離濕電源。如果采用 48VDC 外部電源，需要通過公司技術人員進行必要配置。
3、雙點遙信的合成：能夠根據采集到的開關分閘與合閘的位置信息，自動生成具有故障態、中間態、合閘及分閘表述能力的雙點遙信信號，支持遙信變位優先傳送。
4、軟遙信生成，包括：裝置故障信號，各線路的過負荷、單相接地、過 電流、相間短路、過電壓、零序過電流等信號。

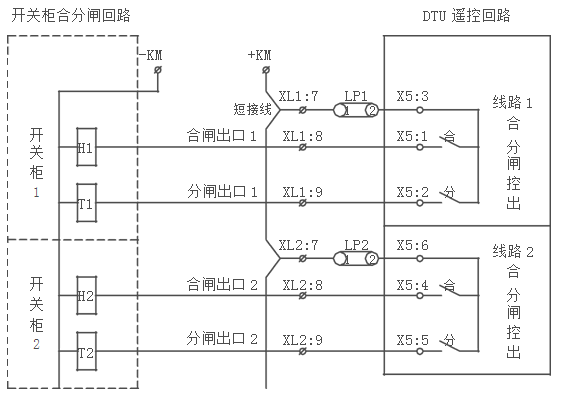

遙控（YK）功能及接線

1、支持本地手動按鈕實現對斷路器的分、合閘操作，具備控制出口硬壓板，支持控制出口軟壓板功能；
2、裝置接受并執行來自主站或子站的遙控指令，完成開關的分、合閘、閉鎖操作；
3、記錄并保存最近 10 次操作記錄。

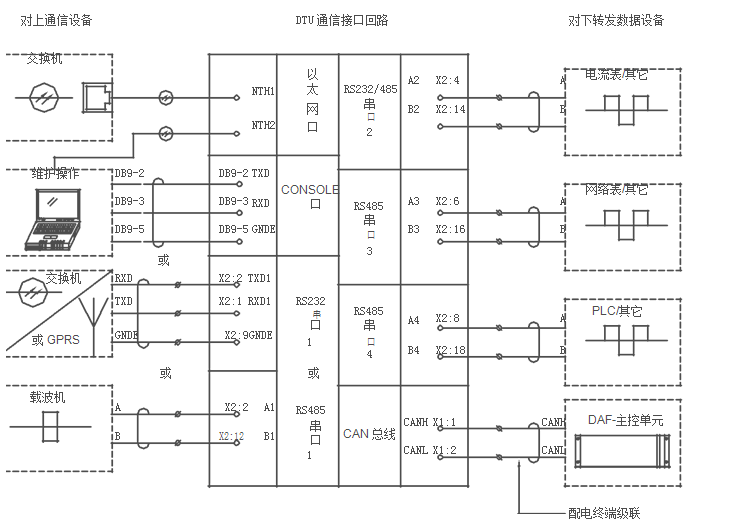

通訊功能及接線

1、站所終端DTU集成有2個RS232口、兩個RS485以及兩個以太網接口，所有通信口均經過光電隔離，具有良好的抗干擾與防雷特性。適用于光纖、載波、無線、專線等各種通信方式。
2、具有豐富的通信規約，如104、DNP3.0、101、SC1801、CAN2.0B 等各種規約，能與國內配電自動化系統各廠家設備接口。

數據傳輸功能

1、與主站（子站）通信，實現數據轉發、信息上傳、接受并執行主站（主站）下發的控制命令，配合完成開關操作等功能。
2、數據任意排序與轉發功能：數據上送時可根據需要在原始的信息庫中進行挑選，并按理想的上送順序進行排序，可以有效的降低配電自動化系統的負擔，提高資源利用率。
3、對時功能接收主站的對時命令，與系統時鐘保持同步，使事件記錄具有可比性。

電源管理功能

1、具有掉電保護，電源重新恢復后，能自啟動。
2、具備蓄電池后備電源，主電源失電后，裝置正常工作不低于 12 小時，支持開關動作次數≥10 次。
3、具備電源充放電管理及維護功能。
4、支持自動、手動、遠方電池活化操作。
