ZigBee的三種組網結構【干貨】

2022-07-26 15:14:51 admin 462

ZigBee作為一種短距離、低功耗、低數據傳輸速率的無線網絡技術,它是介于無線標記技術和藍牙技術之間的技術方案。

ZigBee之所以能在傳感器網絡等領域應用中被廣泛應用,這得益于它強大的組網能力,可以形成星型網、樹型網和網狀網等三種ZigBee網絡,可以根據實際的開發項目需要來選擇適合的ZigBee網絡結構進行組網,這三種ZigBee網絡結構也各有千秋。


01星形拓?fù)?/strong>

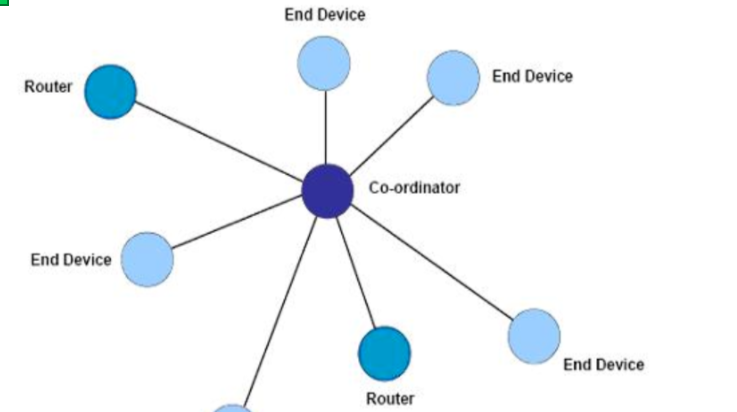

星形拓?fù)涫瞧淙N拓?fù)浣Y(jié)構中最為簡單的一個拓?fù)湫问剑粋€(gè)Co-ordinator(中央?yún)f(xié)調器) 節點和多個End Device(終端)節點。每一個End Device (終端)節點只能和 Co-ordinator (協調器)節點進行鏈接通信,不能再鏈接其他End Device (終端)節點。如果需要在兩個 End Device (終端)節點之間進行互相的通信必須得通過鏈接Co-ordinator (協調器)節點才能進行信息的接收、轉發。

5g/4g工業路由網關

這種拓?fù)湫问骄哂幸粋€(gè)缺點:節點之間的數據傳輸途徑有且只有一條唯一的路由。Co-ordinator(協調器)節點的狀態有可能成為整個網絡的影響點。

星形網絡拓?fù)鋵?shí)現的組網不需要使用 ZigBee 的網絡層協議,因?yàn)楸旧鞩EEE 802.15.4的協議層就已經是在星形拓?fù)湫问降幕A(chǔ)上實現的,但是這增加開發者在應用層更多的工作,包括需要自己進行處理信息的接收、轉發等工作。

02

樹形拓?fù)?/p>

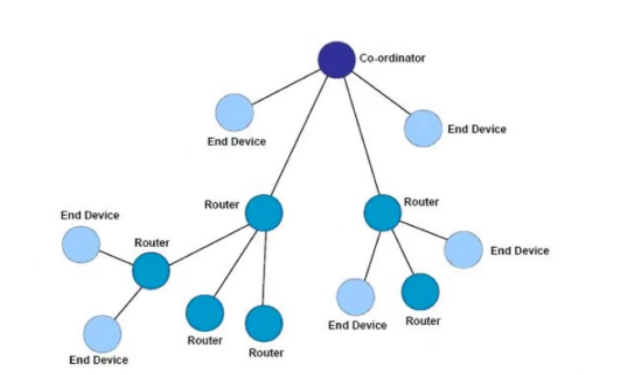

樹形拓?fù)浒ㄒ粋€(gè)Co-ordinator(協調器)節點以及多個的 Router(路由器) 和 End Device(終端)節點。Co-ordinator (協調器)連接多個Router(路由) 和 End Device(終端)節點, 其子節點的 Router(路由)也可以連接多個Router(路由)和End Device(終端)節點, 通過這樣子進行重復疊加多個層級形成樹狀網。樹形拓?fù)浣Y(jié)構如圖:

5g/4g工業路由網關

需要注意的是:

Co-ordinator (協調器)節點和 Router (路由)節點可以由多個連接的子節點。但End Device(終端)節點不能再連接其他子節點。有同一個父節點(協調器或路由)的節點之間可以稱為兄弟節點。有同一個祖父節點(協調器或路由)的節點之間可以稱為堂兄弟節點。

樹狀拓?fù)渲械耐ㄐ乓?guī)則:

每一個路由節點都只能和他的父節點和子節點之間進行通信。

如果需要從節點與節點之間需要發送數據,那信息就會沿著樹的路由往上上傳遞到最近的一個祖先節點后,再往下傳遞到目標節點。

樹形拓?fù)涞娜秉c(diǎn):信息有且只有唯一的一條路由通道。而且信息的傳遞路由是通過協議棧層進行處理的,整個的通信路由過程對于應用層來說是相對完全透明的。

03

Mesh拓?fù)洌ňW(wǎng)狀拓?fù)洌?nbsp;

Mesh拓?fù)浒粋€(gè)Co-ordinator(協調器)節點和多個Router(路由)節點 和End Device(終端)節點。Mesh網絡拓?fù)湫问胶蜆湫瓮負浯笾孪嗤坏腔跇錉罱Y(jié)構來說,網狀網絡拓?fù)涫蔷哂懈`活的通信路由規則的拓?fù)湫问剑诳赡艿那闆r下,路由節點之間是可以進行直接通信的。

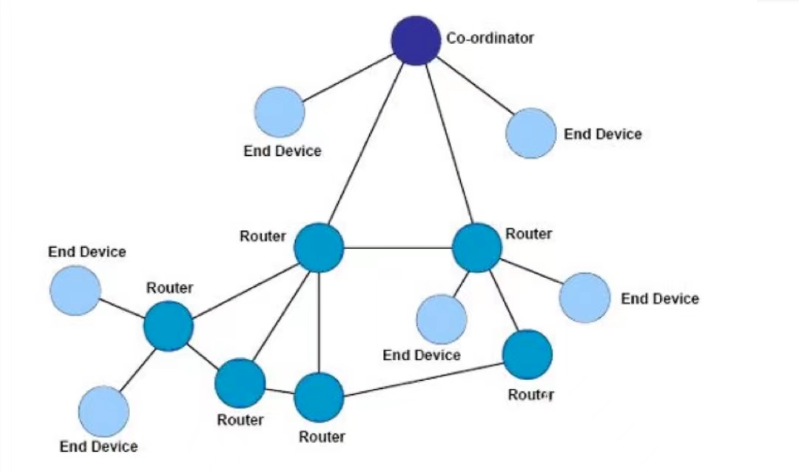

這種路由機制使得節點間的信息通信變得更加的有效率,而且這也意味當通信時一個路由路徑中出現了問題,信息也可以沿著其他的路由自動進行傳輸。Mesh網狀拓?fù)涞氖疽鈭D如下所示:

5g/4g工業路由網關

Mesh 網狀網絡拓?fù)浣Y(jié)構的網絡具有非常強大的功能,網絡可以通過“多級跳”的方式來進行通信;而且Mesh 網狀網絡拓?fù)浣Y(jié)構還可以組成非常復雜的網絡;其組成的網絡還具備自組織、自愈的功能。

星型和樹型網絡都比較適合點對多點且傳輸距離較近的應用。
