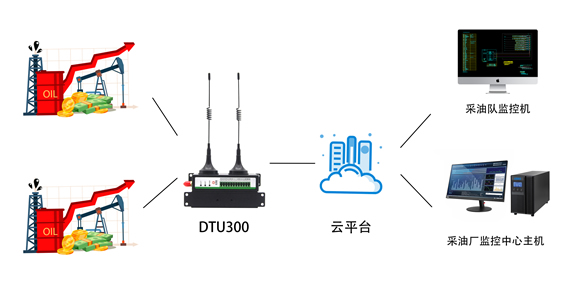

無線傳輸設備4G DTU通過FDD-LTE網絡連接到遠程數據中心服務器主機，與中心健立TCP/IP連接后開啟透明數據通道.當采集終端需要上報數據的時候?qū)?shù)據直接送往串口，此時4G DTU就會把收到的數據原封不動的發送到數據中心服務器主機。當數據中心下發的命令或數據通過通道傳輸?shù)?G DTU后，4G DTU通過串口送到采集終端，從而實現了數據雙向透明傳輸。

　　油田采集終端通過RS232/485通訊接口與串口連接，數據監控中心可以采用多種方式連接網絡，例如固定IP, APN, ADSL等。

　　4G DTU系統實現的功能：

　　1、自動監測、記錄采油設備上的電壓、電流、電度、溫度、壓力、流量、液位、界面、含水、示功圖、紅外報警等數據。采集數據的格式為模擬、數字和串行通信口。還能完成流量和電度的積算。

　　2、數據共享功能:所測數據以及采油設備的工作狀態可以傳輸?shù)骄钟蚓W(wǎng)上，實現多方遠程數據共享。

　　3、顯示功能：總流程顯示、全部數據列表、分組數據列表、單個儀表歷史數據列表，對于日、月、年顯示、故障列表顯示。

　　4、輔助分析功能:及時發現停電、缺相、油管堵塞、盜油、液面過低、配置不平衡等異常情況。

　　5、報警功能：如果檢測值超過設定范圍，即聲光告警，并能在屏幕上顯示出現問題的儀表名稱以及參數超出的范圍，若有多個數據報警，將按順序顯示超值列表。

　　6、權限設置功能：權限設置分一般操作員、管理員、超級系統管理三種。利用輸入用戶名和密碼加以限制。
