在當今數字化轉型浪潮下,工業互聯網正在重塑傳統制造業。作為工業互聯網的核心組件之一,工業網關扮演著至關重要的角色,它是連接工業現場設備與云端系統的關鍵紐帶。本文將深入探討工業網關的工作原理,并為不同項目選擇合適網關提供指導。

一、工業網關的定義與功能

工業網關是一種專門用于工業環境的通信設備,能夠實現不同網絡、協議、數據格式之間的轉換和互通。它通常部署在工廠車間,一端連接各種工業設備和傳感器,另一端連接企業網絡或互聯網。

工業網關的主要功能包括:

1. 協議轉換:將工業現場設備使用的各種專有協議轉換為標準的工業以太網協議或物聯網協議。

2. 數據采集:從工業設備和傳感器采集各類數據,如溫度、壓力、流量等。

3. 邊緣計算:在本地對采集的數據進行預處理、分析和存儲。

4. 遠程管理:實現對工業設備的遠程監控、配置和維護。

5. 安全防護:保護工業網絡和設備免受網絡攻擊和惡意入侵。

二、工業網關的工作原理

要深入理解工業網關的工作原理,我們需要從硬件架構和軟件系統兩個層面進行分析。

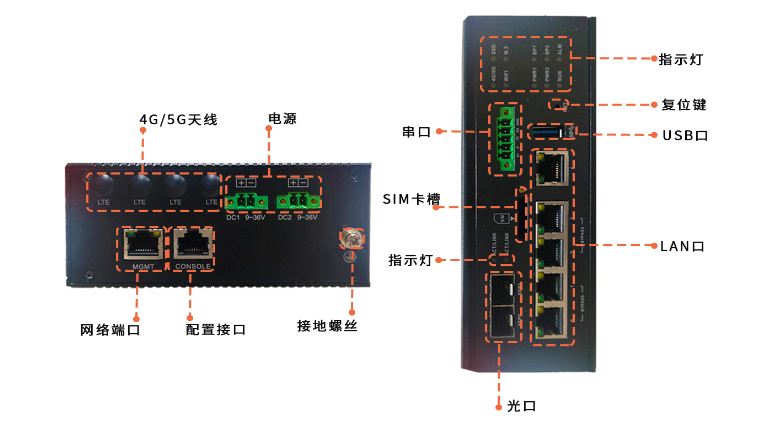

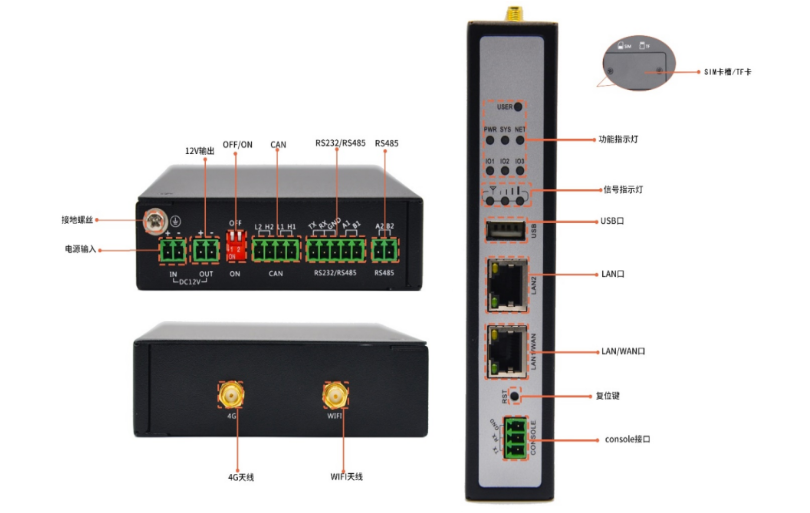

1. 硬件架構

典型的工業網關硬件架構包括以下幾個部分:

- 處理器:通常采用ARM或x86架構的工業級處理器,負責數據處理和協議轉換。

- 存儲:包括ROM、RAM和可選的本地存儲設備,用于存儲操作系統、應用程序和數據。

- 通信接口:包括串口(RS-232/485)、以太網、WiFi、蜂窩網絡等,用于連接不同類型的設備和網絡。

- 電源:工業級電源,支持寬電壓輸入,確保在惡劣環境下穩定工作。

- 外殼:采用堅固耐用的金屬外殼,具備防塵、防水、抗震等特性。

2. 軟件系統

工業網關的軟件系統通常基于嵌入式Linux或實時操作系統(RTOS),主要包括以下組件:

- 設備驅動:負責與各種硬件接口通信,如串口、以太網等。

- 協議棧:支持多種工業協議,如Modbus、Profinet、OPC UA等。

- 數據采集引擎:定期從連接的設備采集數據。

- 數據處理模塊:對采集的數據進行清洗、過濾、壓縮等預處理。

- 邊緣計算引擎:在本地執行簡單的數據分析和決策。

- 安全模塊:實現數據加密、身份認證、訪問控制等安全功能。

- 管理接口:提供Web界面或命令行接口,用于配置和管理網關。

3. 工作流程

工業網關的典型工作流程如下:

(1) 設備連接:網關通過各種接口與工業設備建立物理連接。

(2) 協議識別:自動識別連接設備使用的通信協議。

(3) 數據采集:根據預設的采集周期,從設備讀取數據。

(4) 數據處理:對原始數據進行格式轉換、單位換算、異常檢測等處理。

(5) 本地存儲:將處理后的數據暫存在本地數據庫。

(6) 邊緣分析:對數據進行實時分析,如計算平均值、檢測趨勢等。

(7) 數據上傳:將處理后的數據通過標準協議(如MQTT、HTTP)發送到云平臺。

(8) 命令下發:接收來自云平臺的控制命令,并轉發給相應的設備執行。

三、工業網關的選擇策略

在選擇工業網關時,需要考慮多個因素,以確保其能夠滿足特定項目的需求。以下是幾個關鍵的選擇策略:

1. 通信協議支持

首先需要確認項目中涉及的所有設備和系統使用的通信協議,然后選擇能夠支持這些協議的網關。常見的工業協議包括:

- 現場總線:Modbus、Profibus、CANopen等

- 工業以太網:EtherNet/IP、Profinet、EtherCAT等

- 物聯網協議:MQTT、CoAP、LwM2M等

理想的工業網關應該支持多種協議,并能夠實現它們之間的無縫轉換。

2. 性能與可靠性

工業環境通常比辦公環境更為惡劣,因此網關需要具備:

- 寬溫工作范圍:通常為-40℃到+85℃

- 高防護等級:至少IP54,最好達到IP65或更高

- 抗震、抗干擾能力:滿足相關工業標準要求

- 長時間穩定運行:MTBF(平均無故障時間)應在5年以上

此外,還需要考慮網關的處理能力,包括CPU速度、內存大小、數據吞吐量等,確保其能夠處理預期的數據量。

3. 邊緣計算能力

隨著邊緣計算的興起,具備本地數據處理和分析能力的工業網關越來越受歡迎。在選擇時,可以考慮以下幾點:

- 是否支持自定義應用程序的開發和部署

- 是否提供常用的數據分析算法庫

- 本地存儲容量是否足夠

- 是否支持容器化技術(如Docker)

強大的邊緣計算能力可以幫助減少數據傳輸量,降低延遲,提高系統響應速度。

4. 安全性

工業網關作為連接內外網的橋梁,其安全性至關重要。選擇時應關注以下安全特性:

- 數據加密:支持TLS/SSL等加密協議

- 身份認證:支持多因素認證、證書管理

- 訪問控制:細粒度的用戶權限管理

- 安全啟動:防止固件被篡改

- 入侵檢測:能夠檢測和阻止異常訪問

此外,還需要考慮網關是否定期Receive安全更新,以修復潛在的漏洞。

5. 可管理性與可擴展性

一個好的工業網關應該易于管理和擴展,包括:

- 直觀的配置界面:提供Web管理界面或移動App

- 遠程管理能力:支持遠程升級、配置修改

- 集中管理平臺:能夠集中管理多個網關

- 可擴展的I/O接口:支持添加額外的通信模塊

- 開放的SDK/API:方便二次開發和功能擴展

6. 成本效益

在評估網關的成本時,不僅要考慮初始購置成本,還要考慮:

- 部署成本:安裝、配置、集成的人力成本

- 運維成本:日常維護、故障處理的成本

- 升級成本:未來功能擴展或更換的成本

- 生命周期成本:設備的使用壽命和長期可靠性

選擇性價比高的網關可以幫助企業降低總體擁有成本(TCO)。

7. 供應商支持

最后,還需要評估網關供應商的實力和服務:

- 技術支持:是否提供及時、專業的技術支持

- 培訓資源:是否提供完善的文檔和培訓課程

- 行業經驗:是否有相關行業的成功案例

- 發展前景:公司的技術路線圖和創新能力

選擇有實力、負責任的供應商可以確保長期穩定的技術支持和產品更新。

工業網關作為工業互聯網的關鍵基礎設施,其重要性不言而喻。選擇合適的工業網關需要全面考慮通信協議、性能可靠性、邊緣計算、安全性、可管理性、成本效益等多個因素。在數字化轉型的浪潮中,企業應該根據自身需求和發展規劃,審慎選擇工業網關,為未來的智能制造之路奠定堅實基礎。

希望這篇文章能夠幫助您深入了解工業網關的工作原理,并為您的項目選擇提供有益的參考。如果您需要更多詳細信息或有任何疑問,歡迎隨時討論。
