數字數據網絡是一種利用數字信道傳輸數據信號的數據傳輸網絡。其傳輸介質包括光纜、數字微波、衛星頻道以及普通電纜和兩線電纜。與傳統的模擬通道相比，使用數字通道傳輸數據信號具有傳輸質量高、速度快、帶寬利用率高等諸多優點。 DDN為用戶提供半永久的數字連接，沿途不進行復雜的軟件處理，因此時延短，避免了分組網絡傳輸時延大且不固定的缺點； DDN采用交叉連接設備，可以根據需要，在約定時間內以所需帶寬連接線路，在計算機控制下進行信道容量分配和連接，具有很大的靈活性，給用戶一個各種信息服務可以打開和傳輸任何適當的信息。

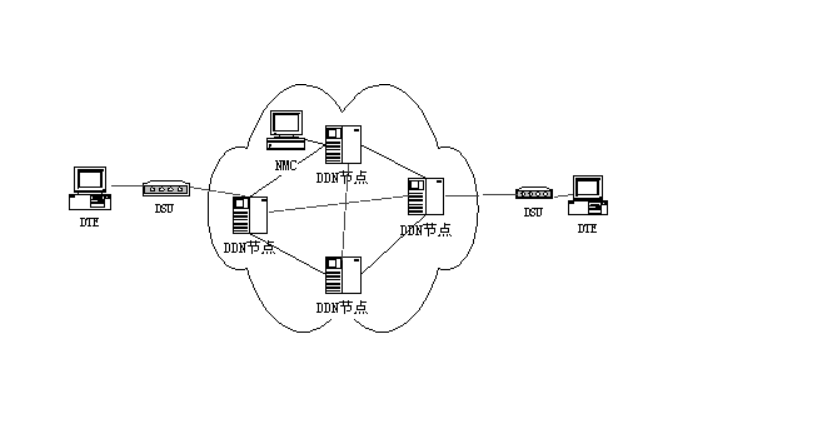

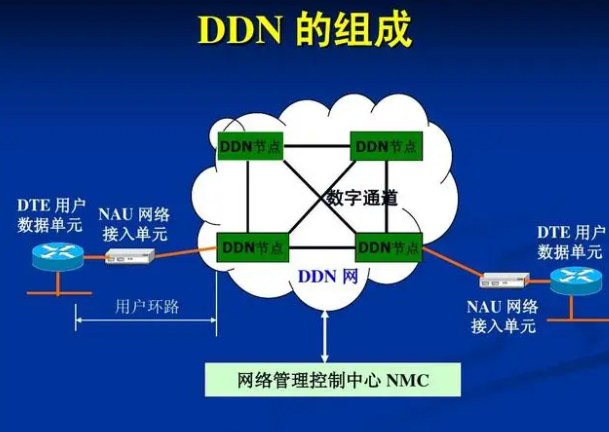

DDN由數字通道、DDN節點、網管控制和用戶環路四部分組成。

2. 好處

(1) DDN是同步數據傳輸網絡，沒有交換功能。但是，根據與用戶的協議，可以定期連接所需的路由（這是半永久連接的概念）。

(2)傳輸速率高，網絡延遲小。由于DDN采用同步傳輸方式數字時分復用技術，用戶數據信息按照預先約定的協議，在預設的信道帶寬和速率的固定時隙內順序傳輸，因此只需識別對應的信道即可。到時隙 向目標終端準確發送數據信息。由于信息一一到達目的終端，目的終端無需對信息進行重組，減少了時延。目前DDN可以達到的最高傳輸速率為155Mbps，平均延遲小于等于450us。

(3) DDN是一個完全透明的網絡。 DDN是一個不受限制的、完全透明的網絡，可以通過任何方式支持，它可以支持網絡層及其上的任何協議，滿足數據、圖像、語音等各種業務的需求。

3.節點類型

在《中國DDN技術體系》中，DDN節點分為2M節點、接入節點和用戶節點三種。

1.2 兆節

2兆節點是DDN網絡的骨干節點，執行網絡服務的轉換功能。主要提供2048 kbit/s（E1）數字通道的接口和交叉，N*64 kbit/s電路的復用和交叉，以及幀中繼業務的傳輸功能。

2.接入節點

接入節點主要提供各種DDN業務的接入功能，主要包括：

1、N*64kbps、2048kbps數字通道接口；
2、復用N*64kbit/s（N=1~31）；
3、64kbit/s以下的子速率復用和交叉連接；
4. 幀中繼服務用戶接入和本地幀中繼功能；
5. 壓縮語音/G3 傳真用戶接入網絡。

3.用戶節點

用戶節點主要為DDN用戶提供接入網絡的接口，進行所需的協議轉換。其中包括低容量時分復用設備、LAN 通過幀中繼連接的網橋/路由器等。

在各級網絡的實際建設中，可以根據網絡規模和業務量的具體情況，改變上述節點類型的劃分。例如，將2M節點和接入節點合并為一種節點類型，或者將接入節點和用戶節點合并為一種節點類型，以滿足特定情況的需要。

四、網絡結構

DDN的網絡結構根據負責網絡組建、運行、管理和維護的地理區域，可以分為主干線網絡、次干線網絡和局域網三層。各級網絡應根據自身網絡規模、網絡和企業組織需求，參考上文介紹的DDN節點類型，選擇合適的節點類型，構建多功能層網絡。核心層可以由200萬個節點組成，主要完成傳輸功能，接入層由接入節點組成，主要完成各種業務接入；點形成用戶層，完成用戶入網接口。

1.一級干線網絡

一級干線網絡由分布在各省、自治區、直轄市的節點組成，直接向中央匯報，提供長途跨省DDN服務。一級干線節點設置在省會城市，根據網絡組織和業務量的需要，一級干線節點可接入省內多個城市或地區的節點。

在一級集群網絡中選擇一個位置合適的節點作為樞紐節點。 Hub節點具有E1數字通道的匯接功能和公共E1備份數字通道的功能。集線器節點的數量和位置由郵電部電信司根據線路組織、網絡規模、安全和服務等因素確定。在連接網絡的各個節點時，應遵守以下要求：

(1) 假設集線器節點之間是全網狀連接；
(2) 非樞紐節點應至少在兩個方向上與其他節點相連，至少與一個樞紐節點相連；
(3) 入口和出口節點之間以及入口和出口節點到所有集線器節點之間的連接；
(4)根據業務需要和電路情況，可以在任意兩個節點之間進行切換。

2.二級干線網絡

二級干線網絡由省級建立的節點組成，提供省內、省內和省外的DDN服務。根據數字通道、DDN網絡規模和業務需求，也可以在二級干線網絡中設置集線器節點。二級干線網絡建設核心層網絡時，應設置集線器節點。

3.本地網絡

局域網是指城市內的網絡，省內發達城市可設置局域網。本地網絡為其用戶提供本地和遠程 DDN 服務。根據網絡規模和業務量要求，局域網可以由多層網絡組成。本地網絡中的小容量節點可以直接放置在用戶的房間內。

五、各級網絡之間的接口

為了在整個DDN網絡中為用戶提供基礎服務和網絡增值服務，不同層次的網絡必須遵循統一的接口標準和網絡同步控制網絡管理的規則。

1、數字電路的連接率

主要采用2048 kbps數字線路連接，根據業務量和線路組織需要也可采用N*64 kbps數字線路連接。

2.數字電路接口

數字電路的接口請參考“第四章用戶入網方式”

3.連接節點之間的同步

按主從級別同步，節點應具有所在收費站或地方局數字網絡的同步級別。節點間同步功能的具體要求見后面章節。

4、網管控制

不同層次網絡節點之間的數字連接由整體網管中心管理并分配時隙，相關的網管控制中心之間應能夠相互交換信息，協調時隙的配置和網絡的開通。電路。為了方便進行維護測試和故障排除，需要上級網管控制中心可以通過與下級網絡的接口進行測試或環通下級網絡到達用戶。

5. 用戶之間的連接

在DDN上，在配置兩個用戶之間的連接時，應盡可能使用直連路徑，以減少通過該連接的節點數量，這些節點消耗的網絡資源很少。中間最多傳遞10個DDN節點。這10個節點分別是：一級根網4個節點，兩側各省內網3個節點。在規劃設計各省網絡時，該省內每個用戶到達一級干線網絡節點所經過的節點數應限制在3個以下。

六、網絡連接

1.不同標準的DDN連接

連接不同廠家的DDN產品時，設備接口應符合ITU-T的相關建議：

2048kbit/s數字復制電路接口應符合ITU-T G.703、G.704、G.732、G.823、G.826、G.921等建議；
N×64kbit/s ( N=1~31) 數字復數 使用的電路應符合 ITU-T建議 G.735、G.736；
TDM接口應符合ITU-T G.703、V.35、V.24/V.28、X.21建議，復用標準應符合X.50、X.58。
64 kbit/s、38 kbit/s 數字多路復用電路應符合 ITU-T G.735、G.737 建議，
幀中繼接口應符合 ITU-T I.122、Q.932 建議。

2、公共DDN骨干網接入PSPDN

我國公共DDN骨干網可為PSPDN提供局間物理傳輸路徑，傳輸速率分別為64 kbps和9.6 kbps s。符合ITU-T G.703、V.24、V.35、X.21和其他建議。

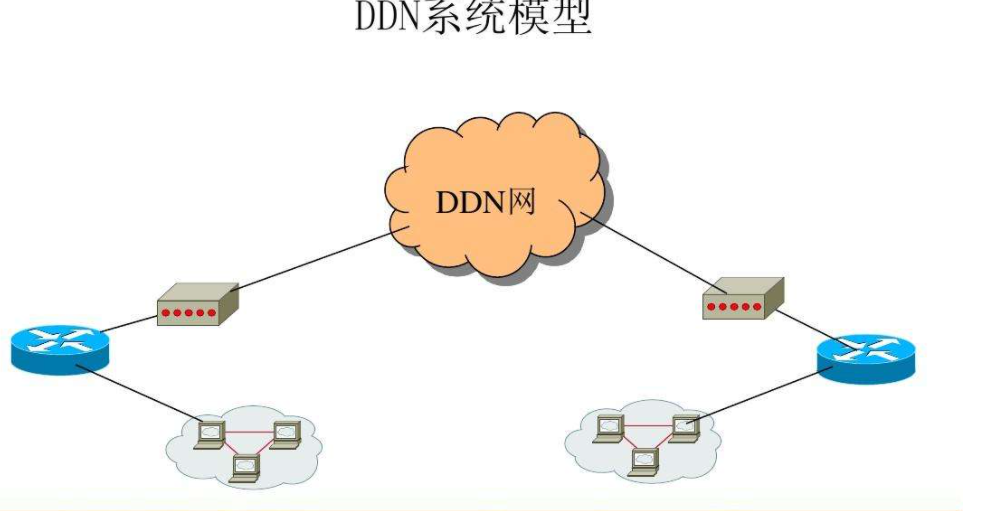

3、公共DDN骨干網與局域網的連接

DDN骨干網中的網絡產品可以通過幀中繼、網橋或路由器連接不同邏輯拓撲的局域網。比如新網橋的8230網橋用于與以太網通信，8100路由器用于連接各類計算機網絡。
