工業互聯網是推動我國制造業高質量發展的重要抓手。進入高速發展時期，信息技術（IT）網絡與運營技術（OT）網絡的融合成為博弈的焦點。工業企業面臨設備和系統數據統一采集問題，原因有二：一是工業互聯網標準碎片化突出，短期內無法統一工業協議、接口、總線標準；二是國內工業企業自動化程度低，數據采集困難。

為了解決這個問題，市場上出現了各種工業網關，但產品的功能和性能參差不齊。用戶面臨工業網關設備的硬件選擇問題；同時，工業網關設計本身的接入能力和各項指標也沒有統一的標準和規范的評價體系。

面對上述問題，通過對網關的深入研究，梳理出網關的分類和關鍵指標，旨在推動工業互聯網行業的規范化和標準化。

1 工業網關概述

工業網關是連接互聯網/物聯網與控制層的核心設備，在工業互聯網中起到鏈接作用。上層為工業互聯網云平臺、制造執行系統（MES）等，下層為數據采集與監控系統（SCADA）、可編程邏輯控制器（PLC）、數控機床（CNC）、傳感器等.

在物聯網架構中，網關可以位于傳感器和設備之間，也可以位于云之間。通過邊緣節點，可以在近傳感器端進行大量的分析和過濾。網關具有高擴展性、高性價比、高安全性等多種優勢。

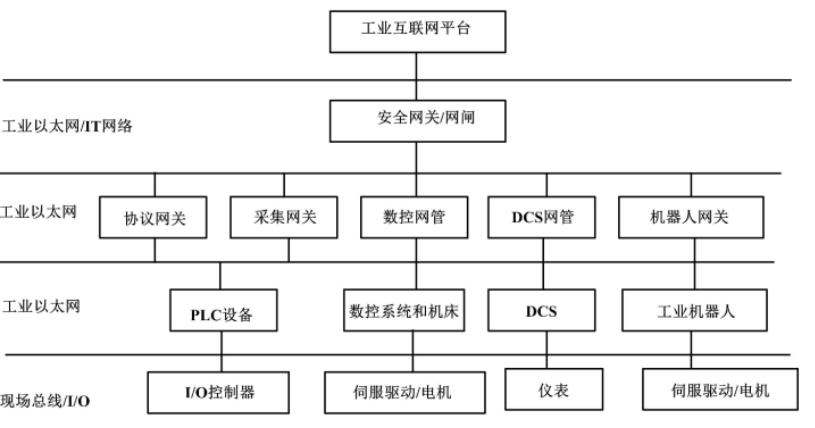

圖1 各種工業網關設計的連接拓?fù)?/p>

各種工業網關的連接拓?fù)淙鐖D1所示。PLC網關連接各種PLC控制器，收集PLC控制信息，實現轉發、控制等功能； CNC網關收集CNC系統和機床的運行狀態信息，機器人網關連接工業機器人，DCS網關收集DCS的運行情況。狀態、振動傳感器和溫度傳感器可以連接到網關以感知振動和溫度信息。網關實現工業異構設備的互聯互通，可網關下發云端，實現工業現場設備上云。因此，工業網關設計是實現工業互聯的基礎設備。

2 工業網關設計分類

根據對市場主流物聯網網關的調查研究，從轉發通信方式、轉發協議、采集對象、邊緣計算能力、安全能力、應用行業、采集接口等維度對聯網網關進行分類。

2.1 轉發通信方式維度

對于轉發通信方式的維度，工業網關可分為：以太網工業網關、通用無線（GPRS）工業網關、無線互聯網（WiFi）工業網關、第四代通信技術（4G）工業網關、窄帶互聯網物聯網 (NB-IoT) 工業網關、遠程無線通信 (LORA) 工業網關。轉發通信方式如表1所示。

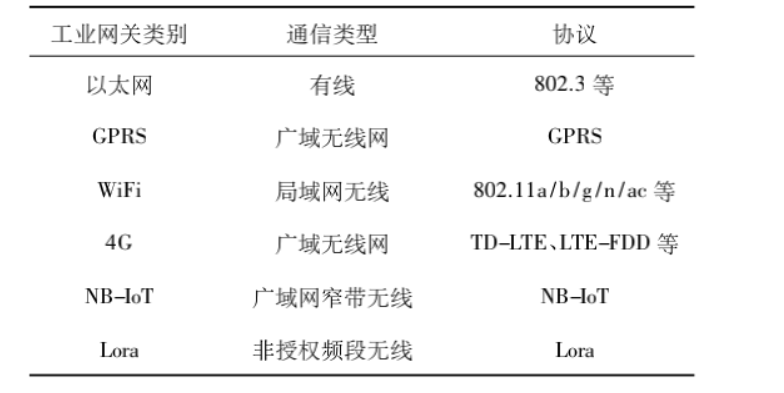

表1 轉發通信方式

2.2 轉發協議維度

從轉發協議維度劃分，網關可分為：ModbusRTU工業網關、ModbusTCP工業網關、OPCUA工業網關、MQTT工業網關、HTTPS工業網關網關、BACNET工業網關、IEC104工業網關。網關的物理接口和支持的協議如表2所示。

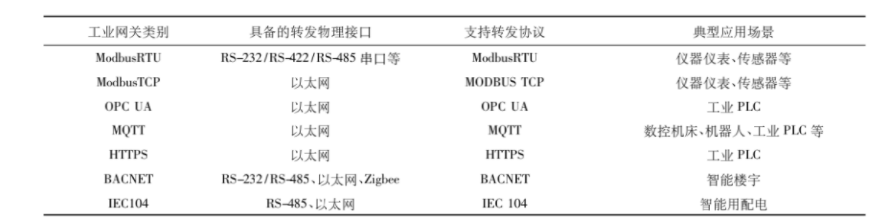

表2 工業網關設計物理接口及支持的協議

2.3 采集對象維度

根據采集對象維度，網關可分為機器人工業網關、數控機床工業網關、PLC工業網關、儀表工業網關（DCS工業網關）。機器人工業網關采集機器人控制器的運行狀態、報警信息、各運動軸坐標值等信息。

數控機床工業網關收集數控系統和機床的信息，包括系統狀態、運行模式、報警信息、進給速度和倍率、主軸轉速和倍率、代號、坐標值等信息。 PLC工業網關具有采集各品牌PLC I/O量、自動化成套設備及傳感器I/O量、MODBUS協議、工業以太網協議轉換等功能。儀器儀表工業網關可以從數字儀器和各種傳感器中收集數據。

2.4 邊緣計算能力維度

從邊緣計算能力維度，工業網關可分為透傳級工業網關、基礎級工業網關、邊緣計算級工業網關。其中，透傳級網關沒有協議包解析，只支持透傳；基礎級網關支持?jǐn)?shù)據采集、協議分析、存儲轉發、斷線續傳、遠程控制；邊緣計算級網關在基礎級的基礎上，增加了邊緣計算、本地告警、邊緣控制。

2.5工業網關設計 安全維度

從安全維度來看，工業網關可分為工業安全網關和邊界隔離工業網關。

2.6 工業網關設計應用行業維度

從應用行業維度來看，工業網關可分為電力行業通信管理機、石化功能安全遠程終端單元（RTU）、智能樓宇（BACnet）網關等。

2.7 工業網關設計采集接口維度

從采集接口維度劃分，工業網關可分為采集網關和協議網關。

3 工業網關設計關鍵指標

工業網關作為連接工業互聯網平臺和設備層的窗口，應支持多種網絡格式，并具有多種行業接口，可與多種異構設備直接通信。通過有線和無線多種連接方式連接工業以太網或互聯網，并與云平臺連接，使終端設備有效連接到工業互聯網平臺。處理系統級和平臺級的對接相對容易，但涉及到控制層的異構設備，實現起來就復雜得多。要實現上述功能，工業網關至少應滿足以下關鍵指標。

3.1 工業網關設計接入能力

工業網關的主要功能是連接性。需要根據具體應用場景支持不同廠家的PLC、CNC、DCS等現場控制設備，提供各類標準工業協議傳輸數字、模擬、脈沖等信號量。互聯接入能力首先要解決異構工業設備的互聯能力。工業設備目前具有系統架構不同、通信協議不同等異構特性。尤其是大量設備有私有協議，給互聯帶來了很多困難。

國內外標準制定機構已開始制定相關標準，解決互聯互通問題。例如，數字系統互聯目前國內外有OPCUA標準、MTCONNECT標準和Nclink標準，但大部分CNC廠商仍然使用自己的專有軟件開發包（SDK）來實現互聯。同樣，不同的PLC廠商也有自己的通訊協議。數控系統互聯互通的統一標準和PLC通訊協議見表3和表4。

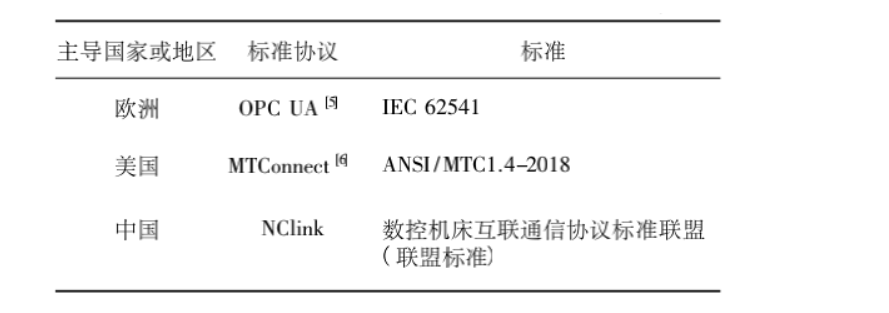

表 3 數控系統互聯統一標準

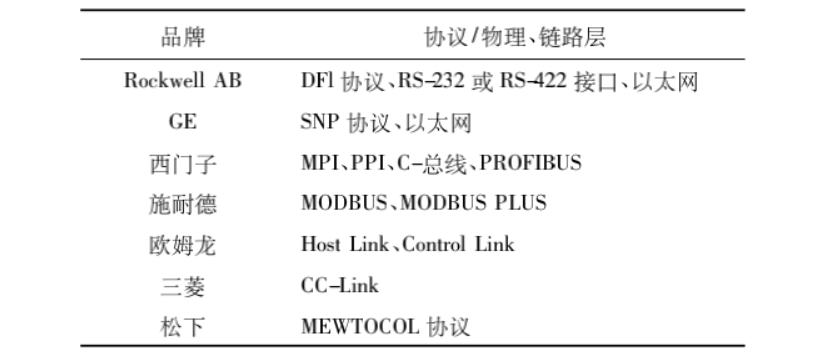

表4 PLC通訊協議

3.2 數據采集能力

數據采集也是工業網關的必備功能。首先，必須有足夠的點容量來訪問更多的數據點，并且應該保留一些冗余以確保可擴展性。其次，要保證傳輸?shù)臏?zhǔn)確性和采集率，從而保證數據的準確性和實時性。

3.3 可靠傳輸能力

鑒于行業對可靠性的高要求，工業網關應滿足惡劣的工業現場環境和日益復雜的工業過程控制要求。網關需要堅固耐用，工作溫度范圍寬，抗電磁干擾能力強等。此外，還要保證數據采集和通信的可靠性。在最大和最小通信速率下，數據丟包率和數據錯誤率必須在允許的錯誤范圍內。

3.4 斷點恢復能力

為了適應現場網絡的不確定性，完善工業網關設計的容錯機制，網關需要具備一定的數據緩存能力。在網絡中斷的情況下，網關繼續準確采集數據，將數據緩存在非易失性設備中，當網絡恢復正常時，通過轉發通道將緩存的數據重新傳輸?shù)焦I(yè)云平臺。

3.5 本地報警能力

在網絡故障、設備故障等情況下，網關應根據配置信息和實時數據提供本地告警信息，支持開關量、模擬量等多種告警類型。同時，網絡還可以增加智能預警功能。在向設備發送監控數據包時，當返回速度達到一定閾值時，設備會進行預警，提醒操作者注意。

3.6 邊緣計算能力

隨著計算能力的不斷下沉，越來越多的邊緣計算網關應運而生。現在現場采集的實時數據在工業網關本地進行處理、清洗、存儲，甚至分析決策在本地完成，最后將數據上傳到云端。這減少了單個傳感器和云的計算負擔，以及機器對機器的通信流量。

3.7 工業網關設計遠程控制能力

對于網關的運維，一些工業網關企業通過部署和管理云平臺來解決，可以在云端對工業網關進行實時監控。監控、遠程配置、遠程故障排除、操作歷史統計、用戶權限控制、設備跟蹤定位等功能；當設備出現故障和報警時，云平臺無需到現場即可通過工業網關進行應急處理。

3.8 工業網關設計安全防護能力

工業網關作為設備接入網絡的網關，可以部署一套安全策略，如提供基于IP地址/端口的防火墻管控能力、提供設備身份認證機制、傳輸協議信息加密機制等，可配置包發送策略等

3.9 工業網關設計可配置性

工業網關需要具備一定的可配置性，包括系統管理配置、采集服務配置、轉發服務配置、邊緣計算配置、本地告警配置、應用程序升級、通信協議升級等。不僅是對網關設備本身的管理，而且對網絡中各個節點的管理都必須通過網關來實現，并且必須獲取節點的標志和狀態。

4 產業網關發展趨勢

根據最新的市場研究報告，預計到2023年，全球物聯網節點和網關數量將達到171.8億臺，2019-2023年的平均增長率將超過30%。涵蓋的最終應用包括商業零售、航空航天、工業制造等。隨著工業互聯網的普及，工業網關必然會迎來一段蓬勃發展的時期。工業網關的發展過程大致是從單一功能的數據采集儀，到遠程終端，再到協議轉換網關，逐步發展到現在的工業智能網關。

未來的工業網關將呈現以下趨勢。

4.1 工業網關設計功能集成

工業網關不再只是數據采集和協議轉換設備，未來會更強大邊緣計算、邊緣控制、監控預警等功能。作為工業設備數據流量的統一匯聚節點，工業網關可以感知、區分和控制不同的業務流，成為智能制造中邊緣側服務的管理平臺。 .時間敏感網絡（TSN）技術、第五代通信技術（5G）、區塊鏈等新興技術將進一步提高工業數據傳輸?shù)臏?zhǔn)確性、實時性和可控性，實現IT與OT的真正融合。

4.2 工業網關設計標準化

設備異構、接口異構、協議異構、數據異構、工業網關功能性能參差不齊，無疑增加了現場實施的難度，成為設備互聯和人機互聯的制約因素。瓶頸。在工業控制網絡和工業信息網絡不斷開放和融合的背景下，工業網關也將在一些行業和應用場景中逐步標準化和相對統一。

4.3 工業網關設計軟件化

隨著底層設備標準和接口的逐步統一，越來越多的設備將直接連接上位機或云平臺，無需單獨設置網關盒。網關的功能，例如協議分析和數據采集，作為單獨的微服務集成到云平臺中，或者直接嵌入到現場設備中。網關不再僅依賴硬件存在。可在云端實現按需軟件定義網關，實現車間工業設備接入的靈活配置和統一管理。

5 結論

工業互聯網打破企業內部的信息孤島，實現數據的跨系統通信，促進各種工業數據的全流、無縫融合。網關作為工業物聯網的設備端入口，助力企業OT與IT技術深度融合。由于工業互聯網應用的碎片化和復雜性，沒有單一的供應商能夠在工業互聯網生態系統中提供端到端的解決方案。因此，需要對工業網關的關鍵指標進行標準化，建立標準化的細分領域，從邊緣側打通工業互聯網的最后“一公里”，實現IT的“一網到底”。網絡和OT網絡。
